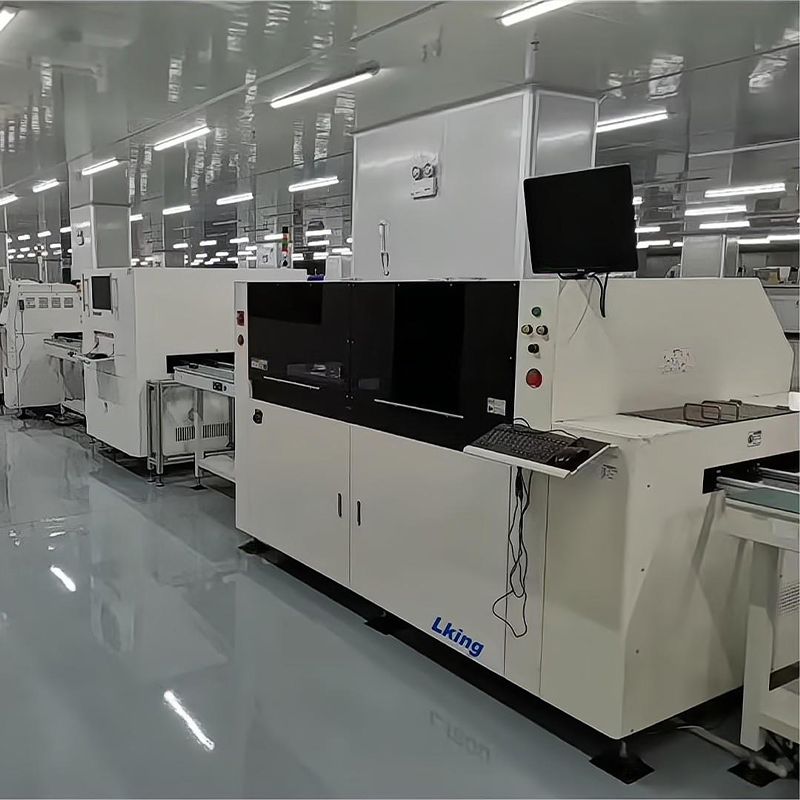

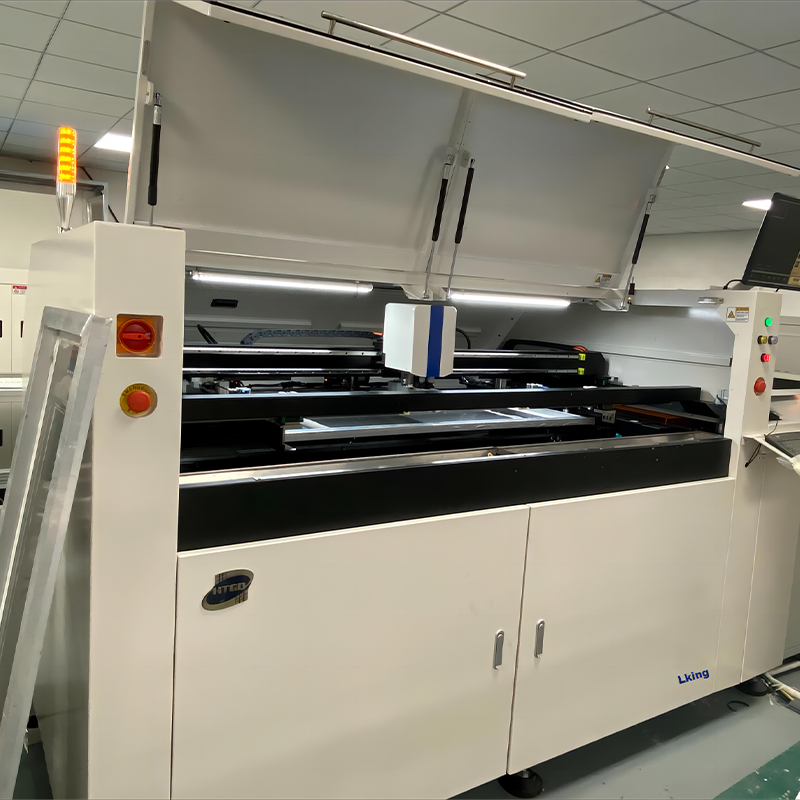

Lking автоматическая машина для печати паяльной пасты для печатных плат большого размера, максимальная площадь печати до 1500 мм X 500 мм.
| Параметры PCB | |
| Максимальный размер платы (X x Y) | 1500мм x 500мм |
| Минимальный размер платы (X x Y) | 80мм x 50мм |
| Толщина PCB | 0.8мм~6мм (ниже 0.8мм требуется использование подложки) |
| Кривизна PCB | Максимально по диагонали 1% |
| Максимальный вес PCB | 12 кг |
| Зазор по краю платы | До 3.5 мм |
| Максимальный зазор снизу | 20 мм |
| Скорость конвейера (макс.) | 1200 мм/с |
| Высота конвейера от пола | 900±40 мм |
| Направление конвейера | Лево-право, право-лево, лево-лево, право-право |
| Режим передачи | Одностадийный конвейер |
| Метод фиксации PCB | Программируемое эластичное боковое сжатие, вакуумное удержание всей нижней части (опция: многоточечный локальный вакуум) |
| Метод поддержки платы | Магнитные упоры, выравнивающие блоки, вакуумная камера, специальные зажимы, Grid-Lok (опция) |
| Параметры печати | |
| Печатающая головка | Подвесная интеллектуальная головка с замкнутым контуром (линейный мотор) |
| Размер рамки трафарета | 737мм x 370мм~1800мм x 737мм |
| Максимальная область печати (X x Y) | 1500мм x 500мм |
| Тип ракеля | Стальной/резиновый (углы 45°/55°/60° по технологии печати) |
| Длина ракеля | 220мм~520мм |
| Высота ракеля | 65±1 мм |
| Толщина ракельного лезвия | 0.25мм, покрытие Diamond-like carbon |
| Режим печати | Один или два ракеля |
| Длина отрыва | 0.02 мм - 12 мм |
| Скорость печати | 0 ~ 200 мм/с |
| Давление печати | 0.5 кг - 10 кг |
| Длина хода печати | ±765 мм (от центра) |
| Оптические параметры | |
| Поле зрения камеры | 10.24мм x 6.4мм |
| Диапазон регулировки платформы | X:±20.0мм, Y:±15.0мм, θ:±2.0 |
| Типы базовых точек | Стандартные базовые точки (SMEMA), контактные площадки, отверстия |
| Методика визуального контроля | Независимая камера, система визуального контроля с раздельным верхним/нижним изображением, геометрическое сопоставление |
| Параметры производительности | |
| Повторяемость позиционирования | ±15.0 мкм @6σ, Cp≥2.0 |
| Точность печати | ±30.0 мкм @6σ, Cp≥2.0 |
| Время цикла | <15 секунд (без учета печати и очистки) |
| Время смены продукции | <10 минут |
| Оборудование | |
| Электропитание | AC220V±10%, 50/60Гц, 15А |
| Требования к сжатому воздуху | 4~6 кг/см², диаметр трубки 10.0 мм |
| Операционная система | Windows 7 |
| Габариты (ДxШxВ) | 2455мм x 1400мм x 1520мм (без учета сигнальной лампы, монитора и клавиатуры) |
| Вес машины | Около 1800 кг |
| Уровни доступа пользователей | Различные права доступа (вход по отпечатку пальца / паролю) |
| Температура окружающей среды | 23±3°C |
| Относительная влажность | 45~70% RH |
