Встроенная автоматическая оптическая инспекционная машина для печатных плат
Высокая точность: Множество методов анализа программного обеспечения; Множество режимов применения; Высокоточная система перемещения
Высокая эффективность: Одно рабочее место технического обслуживания подтверждает данные обнаружения нескольких работающих в режиме реального времени машин, обеспечивая полностью автоматизированное управление технологическим процессом
Цифровая камера высокой четкости с глобальной экспозицией, скорость работы которой увеличена на 30%
Проверка до и после печи для повторного плавления SMT и доступна волновая пайка DIP.
Импорт CAD-данных, автоматическая связь с библиотекой компонентов, автоматическое извлечение цветов.
Интеграция данных MES для реализации умного завода.
Объектив с большой глубиной резкости, позволяющий измерять высоту припоя на боковой стороне компонентов.
Поддержка проверки компонентов с упаковкой 0201 и 01005.
Настоящее оффлайн-программирование без остановки и обновление программ.
Поддержка централизованного управления несколькими линиями и удаленного обслуживания.
Камера с глобальным экспонированием обладает более быстрым временем экспозиции по сравнению с камерой с затвором шторного типа, что не только устраняет эффект размытия изображения у камер с таким затвором, но и увеличивает скорость более чем на 30%!
Телецентрическая линза решает проблему искажения изображения, характерного для широкоугольных линз, что позволяет эффективно справляться с проверкой боковых контактных площадок высоких компонентов. Кроме того, она обеспечивает более точные результаты при линейных тестах, тестах угла отклонения и измерении расстояния.

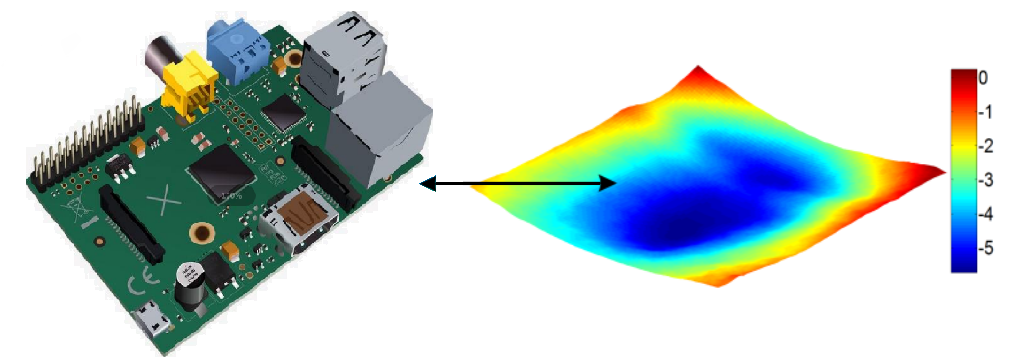

Во время прохождения платы через печь, из-за различий в поглощении тепла различными типами компонентов на плате, происходит неравномерный нагрев платы, что приводит к определенной степени её деформации. Из-за этого координаты CAD и положения компонентов на плате после прохождения через печь не совпадают. После компенсации изгиба платы координаты точно соответствуют положениям компонентов.
Один из лучших методов позиционирования в отрасли, который легко справляется с печатными платами с сильной деформацией. Особенно подходит для гибких печатных плат (FPC), а также для серверных материнских плат и других продуктов.
Разделите контактные площадки на несколько зон, каждая из которых обладает характерными различиями между хорошими и дефектными изделиями, и установите соответствующие стандарты проверки для их измерения.
Совместимость с контактными площадками различных форм: алгоритмы волновой пайки поддерживают множество форм контактных площадок для более точного анализа.
Настоящее оффлайн-программирование, отладка и обновление программ без остановки работы оборудования.
Централизованное управление, возможность работы одного оператора с несколькими машинами.
С помощью удаленной сети можно также реализовать удаленное обслуживание и настройку оборудования.
| Параметры | |
| Модель устройства | ALI-D (двойной трек) |
| Проект | Технические параметры и спецификации |
| Параметры PCB | |
| Максимальный размер платы (X x Y) | Двойной трек: 510мм x 330мм; Одинарный трек: 510мм x 600мм |
| Минимальный размер платы (X x Y) | 50мм x 50мм |
| Толщина PCB | 0.6мм~6мм |
| Зазор по краям платы | Верх: 3мм, Низ: 3мм (ширина контакта транспортной ленты с PCB/оснасткой) |
| Максимальный зазор снизу | 50мм |
| Максимальный зазор сверху | 35мм |
| Скорость транспортировки | 1500мм/сек (макс.) |
| Высота транспортировки от пола | 900±30мм |
| Направление транспортировки | Лево-право, право-лево, лево-лево, право-право (настраивается программно) |
| Метод транспортировки | Одноступенчатая транспортная лента |
| Метод фиксации PCB | Зажим краев платы |
| Параметры изображения | |
| Камера | Интерфейс GigE Vision, разрешение: 2448x2048 (5 мегапикселей) |
| Поле зрения (FOV) | 40мм x 30мм |
| Разрешение | 10μm |
| Система освещения | Многоугловое кольцевое LED-освещение |
| Параметры производительности | |
| Проверяемые элементы | Отсутствие, неправильная установка, поднятые выводы, плохая пайка, смещение, переполюсовка, гробик, мостик, недостаток припоя, плавающие выводы, изогнутые выводы и т.д. |
| Параметры устройства | |
| Требования к питанию | AC220V±10%, 50/60Гц, 1.8кВА |
| Требования к сжатому воздуху | 4~6кг/см² |
| Операционная система | Windows 10 Профессиональная 64-битная версия на китайском |
| Внешние размеры | Длина (1090мм)×Ширина (1500мм)×Высота (1534мм) (без сигнальной лампы, монитора и клавиатуры) |
| Вес устройства | Примерно 850кг |
| Температура окружающей среды | 4～40℃ |
| Относительная влажность | 25～80%RH |
| Метод связи | Стандартный интерфейс SMEMA |
