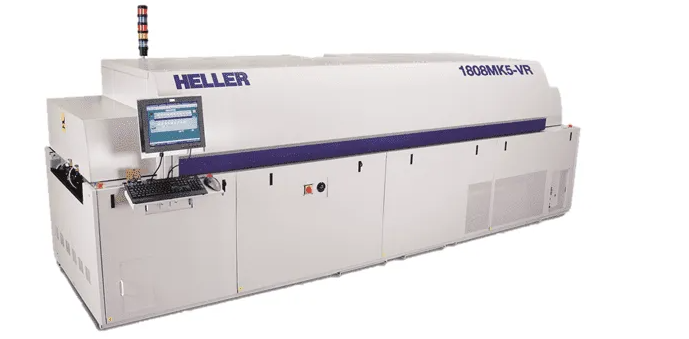

| Название продукта | ХЕЛЛЕР-1808МК5-ВР |
| Подробное описание | |
| Размеры | L4650*W1520*H1600mm |
| цвет тела | белый |
| вес нетто | Approx/ 3240KG |
| Входная мощность | 208/240/380/400/415/440/480 VAC（50HZ/60HZ） |
| Максимальный ток | 130Amp@208V~240V***
100Amp@380V~480V*** |
| Непрерывная мощность kW | 7-14KW |
| Варианты технологического газа | Воздух, азот, муравьиная кислота, синтез-газ |
| Давление подачи азота(bar)
|
5 -7 |
| Рабочее давление азота(bar)
|
6 |
| Типичное потребление азота | 500-700SCFH |
| Вакуумный насос | (необходимо проверить детальную компоновку для вакуумной печи) |
| длина, ширина и высота (mm) | 1752×767×695 |
| масса(kg) | 330 |
| Входная мощность | 208V~480V(50HZ/60HZ)*** |
| Максимальный ток | 20Amp |
| Непрерывная мощность kW | 4-7 |
| Скорость вращения вакуумного насоса m³ /hr
|
280(50HZ)/340(60HZ)
|
| Контроль давления/скорости вакуума | 5-ступенчатая регулировка давления/скорости |
| зона нагрева | 7 |
| Длина нагрева(mm)
|
1930 |
| зона охлаждения | 2Верх (нижний вариант) |
| длина охлаждения(mm)(воздушная печь/азотная печь)
|
830 |
| максимальная температура(°C) | Стандарт: 350°C / 400°C, Опционально: 400°C / 480°C |
| Точность контроля температуры(°C)
|
+/-0.1
|
| Переключить время профиля(min)
|
5 - 15 |
| вакуумная камера | |
| Стандартные размеры вакуумной камеры (длина х ширина, мм) | 500x450 |
| Размеры опции вакуумной камеры（L x W,mm)* | / |
| Нагрев вакуумной камеры | 3-зонный ИК |
| Мощность нагрева вакуумной камеры(kW) | 9.5
|
| Максимальная температура вакуумной камеры(°C) | 400,Вариант480 |
| давление в вакуумной камере | 10 Торр (13,3 мбар), опция 5 Торр (6,65 мбар) |
| Поддержка печатной платы | |
| Максимальный размер печатной платы | 500 mm (L) x 450 mm (W) x 29 mm (H) |
| Минимальная длина печатной платы mm） | 150，Вариант 120 |
| Одноколейный/сетчатый ремень | 100-450
|
| Двойной трек ‒ Режим одиночного трека | 100-240
|
| Двойной трек ‒ Режим двух треков | 100-170
|
| Двойная направляющая | ФМММ, ФММФ, ФМФМ |
| Направление передачи печатной платы | Слева направо, справа налево |
| Зазор печатной платы (мм) | Сетчатый пояс: Топ 38, Oпция Топ 58
Цепь: Топ 29/Бот 29, Вариант Топ 35/Бот35 Цепь с CBS: Топ29/Бот10 |
| Высота печатной платы (mm)
|
Сетчатый пояс: +58
Цепь: +29/-29 и +35 /-35 |
| Высота трансферной доски(mm) | Сетчатый ремень: 930+/-60
Цепь: 960+/-60, опция 900+/-60 |
| Орбитальная скорость(mm/min) | 250 - 1,880
|
| Длина пальца цепи (mm)
|
4.75
|
| Автоматическая система смазки | Стандарт |
| Электрическая регулировка ширины | Стандарт |
| Программное обеспечение KIC для измерения температуры в духовке | Стандарт |
PS:*Возможны другие специальные опции
**Зависит от PPM, размера печатной платы и конфигурации печи
***Напряжение: 208 В/240 В/380 В/400 В/415 В/440 В/480 В
Высокая температура с боковой цепью (MB или стержневой) или многоступенчатой конвейерной системой
