Точность выравнивания:±10,0 мкм @6σ, Cp≥2.0
Точность печати:±15,0 мкм @6σ, Cp≥2.0

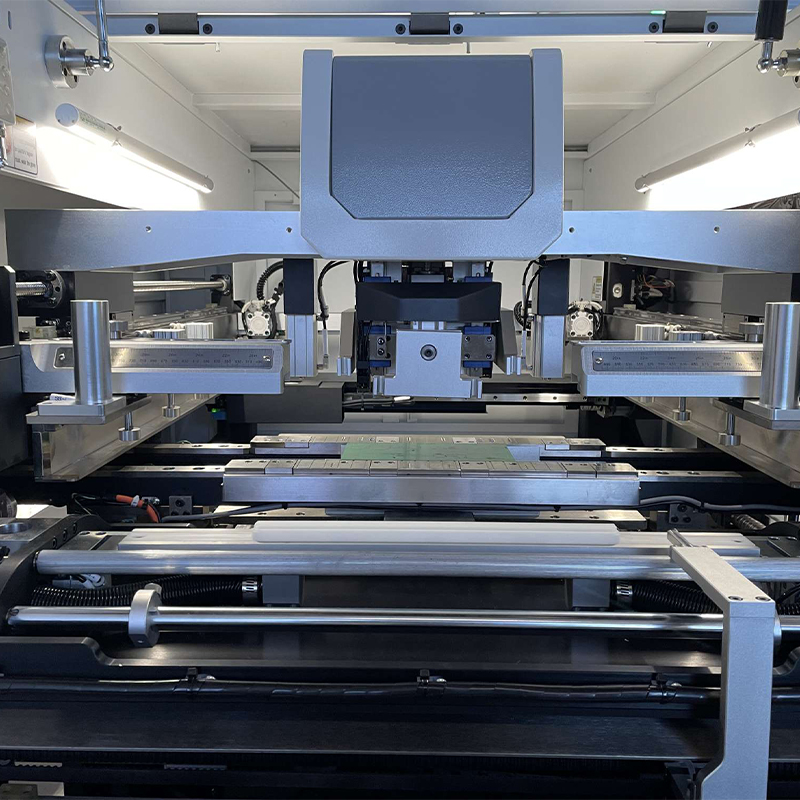

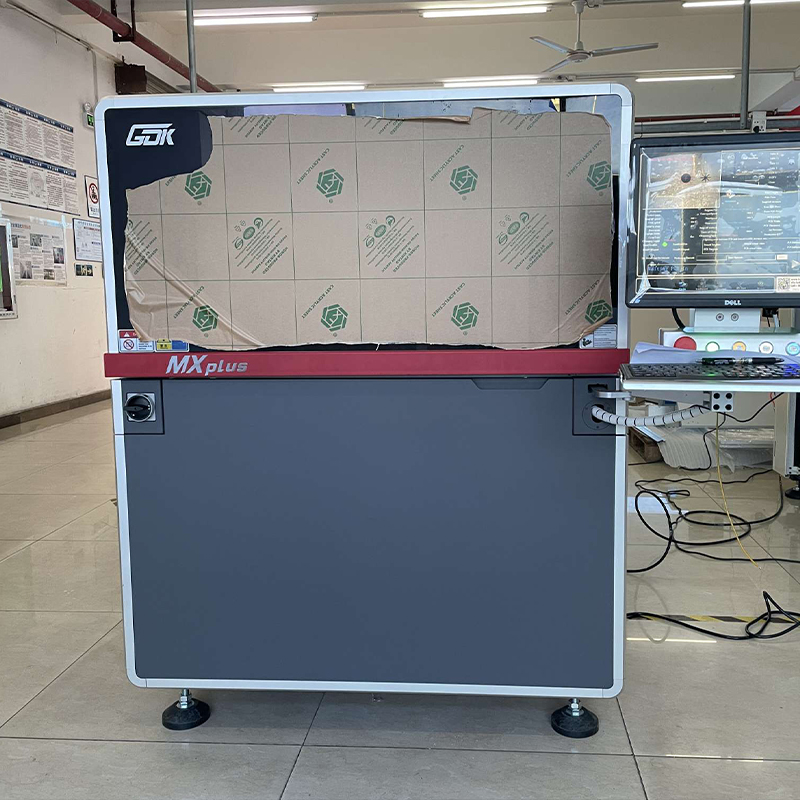

Структура MX PLUS проста и надежна, обеспечивает точное позиционирование и легкость регулировки. Она позволяет быстро автоматически настраивать высоту штифтов (PIN) в зависимости от толщины печатной платы (PCB).
Распылительная форсунка равномерно распределяет очищающую жидкость по салфетке, а дугообразная резиновая пластина мягкая, износостойкая и устойчива к коррозии. Она обеспечивает тщательную двустороннюю очистку и поддерживает несколько режимов работы: сухая очистка, влажное протирание, влажная очистка, рециркуляционная очистка и другие функции.
| Параметры PCB | |
| Максимальный размер платы (X x Y) | 510мм x 510мм |
| Минимальный размер платы (X x Y) | 50мм x 50мм |
| Толщина PCB | 0.4мм~6мм |
| Кривизна PCB | ≤1% по диагонали |
| Максимальный вес платы | 3 кг |
| Зазор по краям платы | до 3 мм |
| Максимальный нижний зазор | 20 мм |
| Скорость транспортировки | до 1500 мм/с |
| Высота транспортировки от пола | 900±40 мм |
| Направление транспортировки | L-R, R-L, L-L, R-R |
| Метод транспортировки | одноэтапная конвейерная подача |
| Метод зажима PCB | Программируемый боковой прижим + автоадаптация к толщине платы + фиксатор кромки (опции: 1. многоточечный вакуум внизу; 2. фиксация кромки и зажим подложки) |
| Метод поддержки платы | Магнитные упоры + блоки одинаковой высоты (опции: 1. вакуумная камера; 2. специализированный зажим) |
| Параметры печати | |
| Тип печатающей головки | Прецизионная плавающая головка с серводвигателем (два независимых двигателя) |
| Размер рамки шаблона | 470мм x 370мм ~ 737мм x 737мм |
| Максимальная область печати (X x Y) | 510мм x 510мм |
| Тип ракеля | Стальной/резиновый ракель (углы 45°/55°/60° в зависимости от процесса) |
| Длина ракеля | 300мм (опционально 200мм~500мм) |
| Высота ракеля | 65±1мм |
| Толщина лезвия ракеля | 0.25мм (покрытие Diamond-like carbon) |
| Режим печати | Одно- или двухраскельная печать |
| Длина отрыва шаблона | 0.02мм - 12мм |
| Скорость печати | 0 ~ 200 мм/с |
| Давление печати | 0.5кг - 10кг |
| Ход печати | ±200 мм (от центра) |
| Очистка | |
| Метод очистки | 1. Программируемая система распыления очистителя (фронтальная); 2. Режимы сухой, влажной и вакуумной очистки |
| Длина очистной салфетки | 300мм + 450мм (опция 380мм) |
| Визуальный контроль | |
| Поле зрения камеры (FOV) | 8мм x 6мм |
| Диапазон регулировки платформы | X: ±5.0мм, Y: ±7.0мм, θ: ±2.0° |
| Тип контрольных меток | Стандартные контрольные метки (SMEMA), контактные площадки / отверстия |
| Система визуального контроля | Отдельные камеры, верхняя/нижняя визуализация, оптическая структура LookUp/Down, CCD |
| Производительность | |
| Точность позиционирования | ±10.0μm @6σ, Cpk ≥ 2.0 |
| Точность печати | ±15.0μm @6σ, Cpk ≥ 2.0 |
| Цикл работы | <7с (без учета печати и очистки) |
| Время переналадки | <5мин |
| Оборудование | |
| Электропитание | AC220V±10%, 50/60Гц, 15А |
| Требования к сжатому воздуху | 4~6 кг/см² |
| Операционная система | Windows 7 (опционально Windows 10) |
| Габаритные размеры (Д x Ш x В) | 1220мм (Д) x 1480мм (Ш) x 1530мм (В) (без учета лампы, монитора и клавиатуры) |
| Вес машины | Около 1000 кг |
