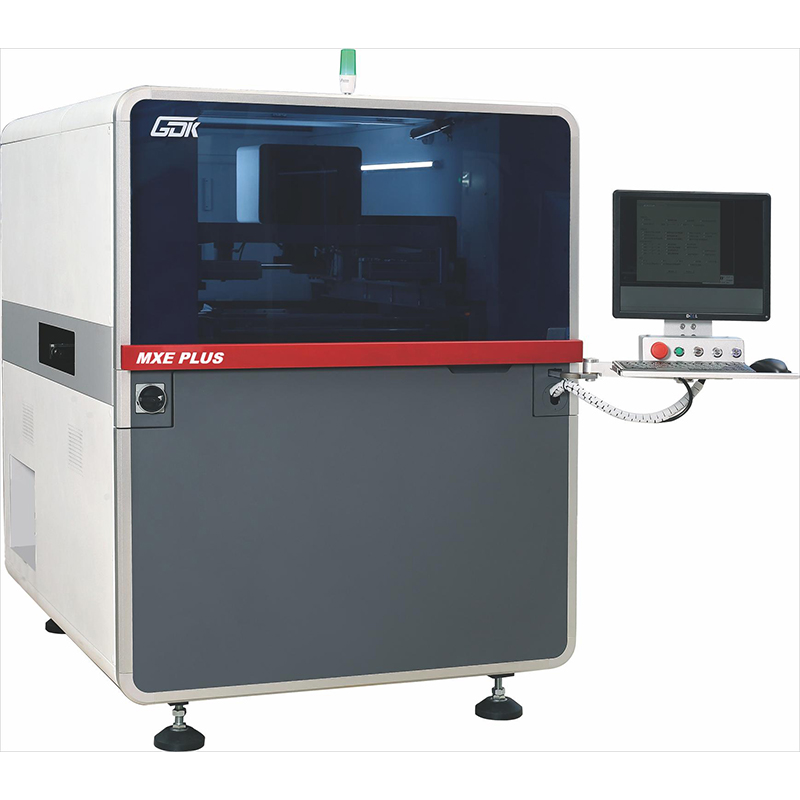

Технические параметры Параметры обработки PCB Максимальный размер платы (X x Y) 530 мм x 510 мм Минимальный размер платы (X x Y) 50 мм x 50 мм Толщина PCB 0.4 мм ~ 6 мм Искривление PCB ≤1% диагонали Максимальный вес платы 5 кг Зазор по краям платы До 3...
| Параметры обработки PCB | |
| Максимальный размер платы (X x Y) | 530 мм x 510 мм |
| Минимальный размер платы (X x Y) | 50 мм x 50 мм |
| Толщина PCB | 0.4 мм ~ 6 мм |
| Искривление PCB | ≤1% диагонали |
| Максимальный вес платы | 5 кг |
| Зазор по краям платы | До 3 мм |
| Максимальный зазор снизу | 20 мм |
| Максимальная скорость конвейера | 1500 мм/с |
| Высота конвейера от пола | 900±40 мм |
| Направление движения конвейера | Лево-право, право-лево, лево-лево, право-право |
| Метод транспортировки | Одноступенчатый конвейер |
| Метод фиксации PCB | Автоматическая регулировка толщины платы + программируемый эластичный боковой зажим (Опции: 1. Фиксация края базы платы; 2. Вакуумное всасывание дна; 3. Локальный многоточечный вакуум) |
| Метод поддержки платы | Магнитные упоры + выравнивающие блоки (Опции: 1. Вакуумная камера; 2. Специальные держатели) |
| Параметры печати | |
| Печатающая головка | Подвесная интеллектуальная печатающая головка (два независимых прямых мотора) |
| Размер рамки трафарета | 470 мм x 370 мм ~ 737 мм x 737 мм |
| Максимальная область печати (X x Y) | 530 мм x 510 мм |
| Тип ракеля | Стальной/резиновый ракель (углы 45°/55°/60° – в зависимости от процесса печати) |
| Длина ракеля | 300 мм + 520 мм (дополнительно: от 200 мм до 550 мм) |
| Высота ракеля | 65±1 мм |
| Толщина ракельного лезвия | 0.25 мм с алмазоподобным углеродным покрытием |
| Режим печати | Одно- или двухсторонняя печать |
| Длина отрыва | 0.02 мм - 12 мм |
| Скорость печати | 0 ~ 200 мм/с |
| Давление печати | 0.5 кг - 20 кг |
| Ход печати | ±275 мм (от центра) |

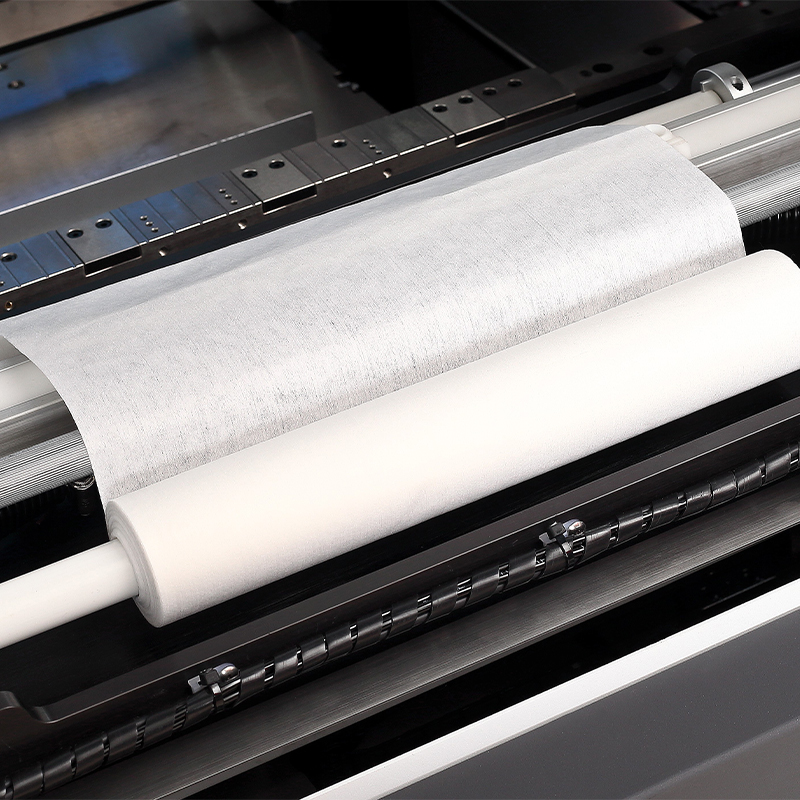

| Параметры очистки | |
| Метод очистки | 1. Программируемая система впрыска чистящей жидкости; 2. Сухой, влажный и вакуумный режимы |
| Длина чистящего блока | 300 мм + 510 мм (опционально: 400 мм, 450 мм) |
| Оптическая система | |
| Поле зрения (FOV) | 8 мм x 6 мм |
| Диапазон регулировки печатного стола | X: ±5.0 мм, Y: ±7.0 мм, θ: ±2.0° |
| Типы базовых меток | Круг, треугольник, квадрат, ромб, крест (SMEMA стандарт), контактные площадки/отверстия |
| Методика визуализации | Независимая камера, верхняя/нижняя система визуализации, геометрическое сопоставление |
| Производительность | |
| Точность повторного позиционирования | ±10.0 мкм @6 σ, Cpk ≥ 2.0 |
| Точность печати | ±15.0 мкм @6 σ, Cpk ≥ 2.0 |
| Цикл работы | 7.5 с (без учета печати и очистки) |
| Время смены продукта | <5 мин |
| Оборудование | |
| Электропитание | AC220V±10%, 50/60 Гц, 15A |
| Требования к сжатому воздуху | 4~7 кг/см² |
| Потребление воздуха | Около 0.5 л/мин |
| Операционная система | Windows 7 |
| Габариты | 1220 мм (Д) x 1530 мм (Ш) x 1520 мм (В) (без сигнальной лампы, монитора и клавиатуры) |
| Вес машины | Приблизительно 1100 кг |
| Уровень доступа пользователей | Разные уровни доступа для разных пользователей (идентификация по отпечатку пальца/ввод пароля) |
| Температура окружающей среды | 23±3°C |
| Относительная влажность | 45~70% RH |
Преимущество по сравнению с аналогичными зарубежными моделями потребление энергии сни...
