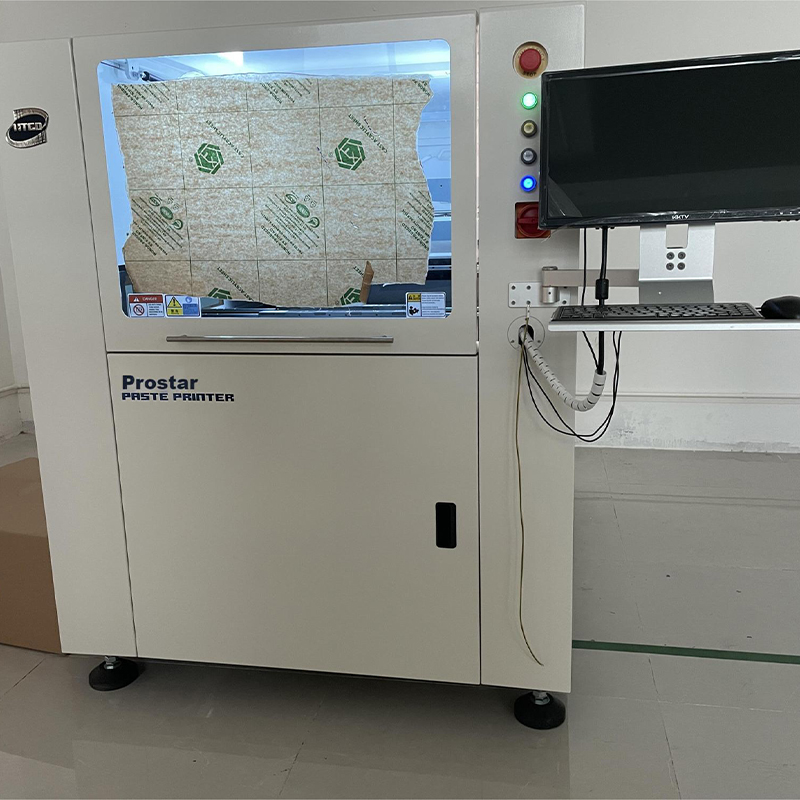

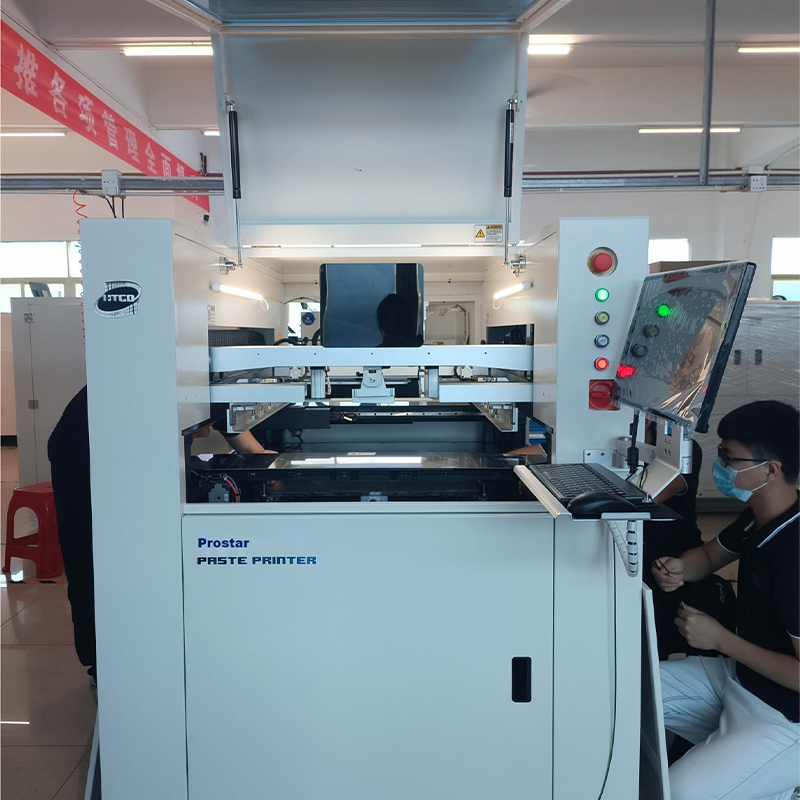

Полностью автоматический трафаретный принтер Prostar

Технические параметры Параметры обработки PCB Максимальный размер платы (X x Y) 650mm x 610mm Минимальный размер платы (X x Y) 50mm x 50mm Толщина PCB 0.4mm ~ 6mm Кривизна PCB ≤1% по диагонали Максимальный вес платы 5Kg Зазор по краям платы До 3 мм (ко...

Отправить заявку

   

Описание

маркер

Технические параметры

Параметры обработки PCB
Максимальный размер платы (X x Y)	650mm x 610mm
Минимальный размер платы (X x Y)	50mm x 50mm
Толщина PCB	0.4mm ~ 6mm
Кривизна PCB	≤1% по диагонали
Максимальный вес платы	5Kg
Зазор по краям платы	До 3 мм (конфигурируемый)
Максимальный зазор снизу	20mm
Скорость конвейера (макс.)	1500mm/s (макс.)
Высота конвейера от пола	900±40mm
Направление конвейера	Лево – Право, Право – Лево, Лево – Лево, Право – Право
Способ передачи	Одноступенчатый конвейер
Метод зажима PCB	Программируемый эластичный боковой зажим + автоматическая настройка толщины платы + зажим основы с блокировкой по краям + вакуумный зажим на нижней поверхности (опция: много-точечный локальный вакуум снизу)
Метод поддержки платы	Магнитный конус + Блоки одинаковой высоты (опция: вакуумная камера; специальный зажим для детали)
Параметры печати

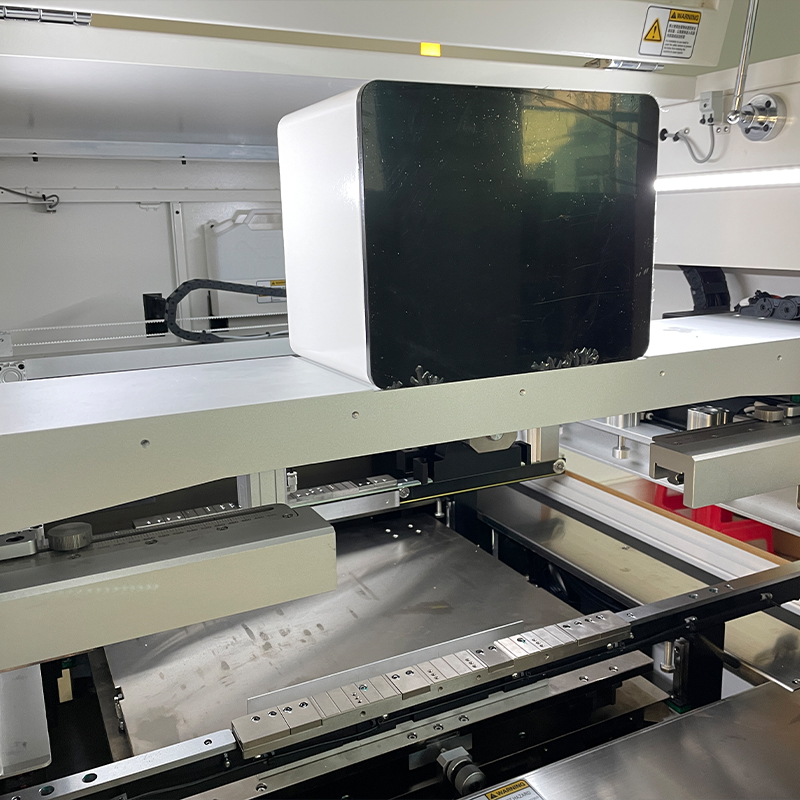

Печатающая головка	Плавающая интеллектуальная печатающая головка (два независимых соединенных мотора)
Размер шаблона	650mm x 550mm ~ 800mm x 800mm
Максимальная площадь печати (X x Y)	650mm x 610mm
Тип лезвия	Стальное лезвие / Резиновое лезвие (угол 45°/55°/60°, в зависимости от печатной технологии)
Длина лезвия	300mm + 620mm (опция: длина от 200mm до 650mm)
Высота лезвия	65±1mm
Толщина лезвия	0.25mm Diamond-like carbon покрытие
Режим печати	Один или два сqueegee
Длина отрыва PCB	0.02 mm - 12 mm
Скорость печати	0 ~ 200 mm/s
Давление печати	0.5kg - 10Kg
Ход печати	±325 mm (от центра)
Параметры очистки
Система очистки	1. Программируемая инжекторная система для моющего средства; 2. Сухой, влажный и вакуумный режимы
Длина очищающей и протирающей доски	400mm + 650mm (опция: 300mm, 500mm)
Оптические параметры	Optical System
Поле зрения (FOV)	8mm x 6mm
Диапазон настройки стола печати	X: ±7.0mm, Y: ±8.0mm, θ: ±2.0°
Тип маркера	Стандартные формы маркеров (круг, треугольник, квадрат, ромб, крест) (SMEMA стандарт), паяные площадки / отверстия
Система камеры	Независимая камера, изображение вверх / вниз, геометрическое совпадение расположения
Параметры производительности
Повторяемость выравнивания машины	±10.0μm @6 σ, Cpk ≥ 2.0
Точность печати	±25.0μm @6 σ, Cpk ≥ 2.0
Основное время цикла	8s (не включая печать и очистку)
Время смены продукции	<5min
Оборудование	Equipment
Электрические требования	AC220V±10%, 50/60Hz, 15A
Требования к сжимаемому воздуху	4~6Kg/cm²
Потребление воздуха	Примерно 5L/min
Операционная система (OS)	Windows XP (опция: WIN7)
Размеры внешние	1220mm(L) x 1660mm(W) x 1540mm(H) (без трехцветного индикатора, монитора и клавиатуры)
Вес машины	Примерно 1380Kg
Права пользователя	Разные пользователи имеют разные права (идентификация по отпечатку пальца / ввод пароля)
Температура окружающей среды	23±3°C
Относительная влажность	45~70%RH
