Точность выравнивания: ±5 мкм @ 6σ, CPK≥2.0 Точность печати: ±15,0 мкм @ 6σ, Cp≥2.0 Структура NEO проста и надежна, обеспечивая точное позиционирование и легкость в настройке. Она может быстро и автоматически подстраиваться под различные толщины PCB и высоты PIN пинов. Распылительная насадка р...
Точность выравнивания: ±5 мкм @ 6σ, CPK≥2.0
Точность печати: ±15,0 мкм @ 6σ, Cp≥2.0

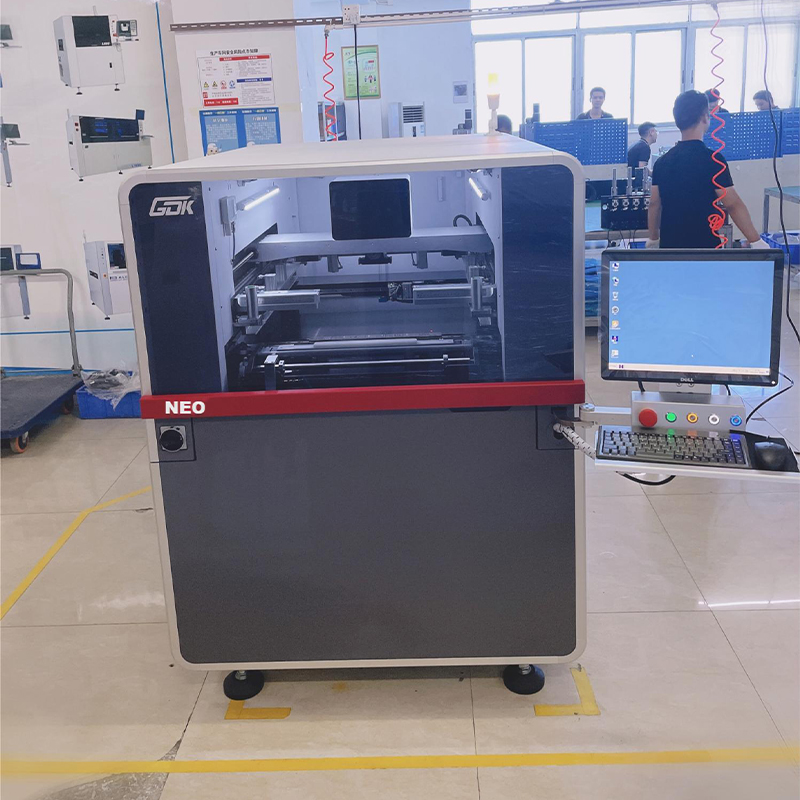

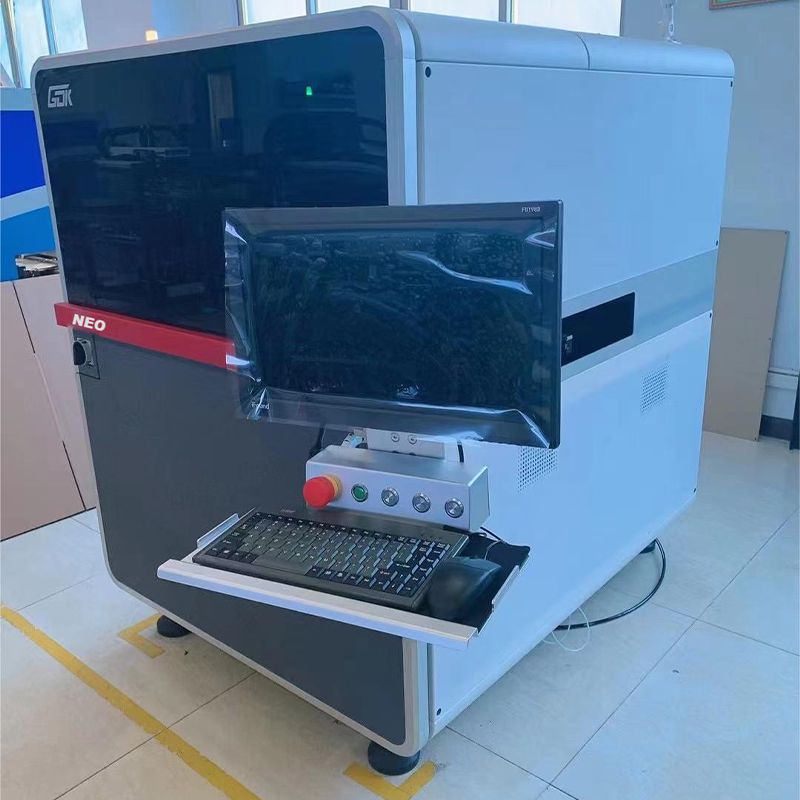

Структура NEO проста и надежна, обеспечивая точное позиционирование и легкость в настройке. Она может быстро и автоматически подстраиваться под различные толщины PCB и высоты PIN пинов. Распылительная насадка равномерно распыляет очистительную жидкость на протирочную бумагу. Аркообразная резиновая протирочная плита мягкая, износостойкая и антикоррозийная, эффективно очищая в обоих направлениях. Длина стандартной протирочной бумаги легко регулируется от 250 мм до 450 мм. Поддерживаются различные режимы очистки, включая сухую очистку, влажное протирание, влажную очистку и возвратно-поступательную очистку.
| Параметр PCB | |
| Максимальный размер платы (X x Y) | 650 мм x 610 мм |
| Минимальный размер платы (Y x X) | 50 мм x 50 мм |
| Толщина платы | 0.4 мм ~ 6 мм |
| Деформация платы | ≤ по диагонали 1% |
| Максимальный вес платы | 3 кг |
| Зазор на краях платы | Конфигурация до 3 мм |
| Максимальный зазор снизу | 23 мм |
| Скорость транспортировки | 1500 мм/с (макс.) |
| Высота транспортировки от земли | 900 ± 40 мм |
| Направление транспортировки | Лево – Право, Право – Лево, Лево – Лево, Право – Право |
| Режим передачи | Одноступенчатая орбита |
| Система зажима PCB | Программируемое эластичное боковое давление + Адаптивная толщина платы + Зажим края (опции: 1. Многоуровневый вакуум снизу; 2. Зажим края и основания) |
| Метод поддержки платы | Магнитный наконечник + Равновысотный блок (опции: 1. Вакуумный корпус; 2. Специальное зажимное устройство) |
| Параметры печати | |
| Печатающая головка | Сервопривод с прецизионным винтовым механизмом, подвешенная интеллектуальная печатная головка (два независимых мотора) |
| Размер рамки | 470 мм x 200 мм ~ 800 мм x 800 мм |
| Максимальная область печати (X x Y) | 650 мм x 610 мм |
| Тип скребка | Стальной скребок / Резиновый скребок (угол 45°/55°/60° в зависимости от печатного процесса) |
| Длина скребка | 650 мм (опционально 200 мм ~ 650 мм) |
| Высота скребка | 65 ± 1 мм |
| Толщина лезвия скребка | 0.25 мм с покрытием, напоминающим алмазное (Diamond-like carbon) |
| Режим печати | Печать с одним или двумя скребками |
| Длина снятия трафарета | 0.02 мм - 12 мм |
| Скорость печати | 0 ~ 200 мм/с |
| Давление печати | 0.5 кг - 20 кг |
| Ход печати | ±200 мм (от центра) |
| Параметры очистки | |
| Метод очистки | 1. Передний программируемый распылитель чистящего раствора; 2. Сухой, влажный, вакуумный режимы |
| Длина очистной и протирающей пластины | 650 мм |
| Параметры изображения | |
| Поле зрения (FOV) | 8 мм x 6 мм |
| Диапазон регулировки платформы | X: ±5.0 мм, Y: ±7.0 мм, θ: ±2.0° |
| Тип базовой точки | Стандартная форма базовой точки (см. стандарт SMEMA), паяные площадки / отверстия |
| Система видеонаблюдения | Отдельная камера, верхняя / нижняя оптика, структура / CCD |
| Параметры производительности | |
| Точность повторного позиционирования | ±5.0 мкм @6 σ, Cpk ≥ 2.0 |
| Точность печати | ±15.0 мкм @6 σ, Cpk ≥ 2.0 |
| Время цикла | <7 с (без учета печати и очистки) |
| Время перенастройки | <5 мин |
| Оборудование | |
| Требования к мощности | AC220V±10%, 50/60 Гц, 15A |
| Требования к сжатому воздуху | 4~6 кг/см² |
| Операционная система | WIN7 (опционально WIN10) |
| Габаритные размеры | 1540 мм (Д) x 1220 мм (Ш) x 1660 мм (В) (без учета светового индикатора, монитора и клавиатуры) |
| Вес машины | 1230 кг |
