Параметры и технические характеристики диспенсера DK-600 Основные параметры (Basic parameters) Электропитание (Power supply) AC200~240В, 8А, 50/60Гц Требования к давлению воздуха (Air supply) 90psi (6 бар) Габариты (Dimension) Д1450 x Ш1170 x В1450 мм Вес (Weight) 1000 кг Макс...
| Основные параметры (Basic parameters) | |
| Электропитание (Power supply) | AC200~240В, 8А, 50/60Гц |
| Требования к давлению воздуха (Air supply) | 90psi (6 бар) |
| Габариты (Dimension) | Д1450 x Ш1170 x В1450 мм |
| Вес (Weight) | 1000 кг |
| Максимальный вес платы (Maximum PCB weight) | 3 кг |
| Максимальный размер платы (Max. PCB size) | 600 мм x 500 мм |
| Минимальный размер платы (Min. PCB size) | 80 мм x 80 мм |
| Толщина платы (PCB Thickness) | 0.8 мм ~ 6 мм |
| Искажение (Warpage) | 900 ± 40 мм |
| Максимальный вес платы (Max. PCB weight) | 10 кг |
| Зазор по краям платы (Board margin gap) | Конфигурация до 4 мм |
| Максимальный нижний зазор (Maximum bottom gap) | 20 мм |
| Скорость транспортировки (Transport speed) | 1200 мм/с (макс.) |
| Высота транспортировки (Conveyor height) | 900 ± 40 мм |
| Направление транспортировки (Transport direction) | Лево-право, право-лево, лево-лево, право-право (L-R, R-L, L-L, R-R) |
| Метод транспортировки (Transport mode) | Одноступенчатый конвейер (One stage conveyor) |
| Метод зажима платы (PCB clamping method) | Зажим с двух сторон (Clamping mode on both sides) |
| Параметры нанесения (Dispensing parameters) | |
| Высокоскоростной клапан (опция) (High speed dispensing valve - optional) | |
| Типы клапанов (Dispensing valve types) | Игольчатый клапан, пьезоэлектрический клапан, винтовой клапан, двухкомпонентный винтовой клапан |
| Высокоскоростной клапан (марка) (High speed dispensing valve - brand - optional) | Vermes, EFD, Marco, GD |
| Параметры изображения (Image parameters) | |
| Поле зрения (Field of View - FOV) | 12 мм x 12 мм |
| Поле зрения нижней камеры (Bottom Camera FOV) | 12 мм x 12 мм |
| Параметры движения (Motion parameters) | |
| Точность позиционирования осей XYZ (X Y Z axis positioning accuracy) | X Y: ±20 мкм @ 3σ, Z: ±10 мкм @ 3σ |
| Точность повторного позиционирования XYZ (X Y Z repeat positioning accuracy) | X Y: ±10 мкм @ 3σ, Z: ±5 мкм @ 3σ |
| Максимальное ускорение (Maximum acceleration) | 1500 мм/с² (XY) |
| Ускорение (Acceleration) | 1.3G |
| Система привода (Drive system) | Линейный двигатель (X Y) (одинарный/двойной), серводвигатель (Z) |
1.Надземно-мостовая транспортная система
Программа интеллектуально определяет состояние рабочего пространства и транспортирует продукт для повышения эффективности производства.
2. Система очистки
Регулярно протирайте насадку клапана, чтобы обеспечить своевременную регулировку состояния клея и эффективно предотвратить некачественное дозирование.
3.Система Linear двигателя
Ось XY оснащена линейными двигателями, ось Y может быть оснащена дополнительными сдвоенными линейными двигателями
Высокая точность, высокая износостойкость, длительный срок службы
Технические параметры Параметры PCB Максимальный размер платы (X x Y) 450 мм x ...
Машина для подачи и выгрузки плат для волновой пайки 1.Удобная регулировка скорости 2...
Широкие возможности обработки деталей и гибкие варианты конвейеров, подходящие для различных печатных плат Сокращение времени производства за счет оптимизации последовательности движений и обмена данными с другими машинами Улучшение распознавания деталей нестандартного типа за счет применения системы 3D-освещения и улучшения алгоритма технического зрения. Высокая надежность работы станка и повышенное удобство эксплуатации за счет учета требований клиентов
1.ТОЧНЫЙ монтаж материалов специальной формы 2.Высокоточная система визуального распознавания 3.В...
Особенности: 1.Удобный сенсорный экран с LED управлением. 2.Использование износостойк...
Lking Plus автоматическая машина для печати паяльной пасты для печатных плат большого размера, ма...
Подробная информация о продукте Функции: 1. Каркас из цельного листов...
ВЫСОЧАЙШАЯ ПРОИЗВОДИТЕЛЬНОСТЬ И ГИБКОСТЬ НА УРОВНЕ ПЛАСТИН, ПОДЛОЖЕК И ПЕЧАТНЫХ ПЛАТ Вам нужен вы...
Название продукта ХЕЛЛЕР-2043МК7(3С) Подробное описание Размеры Д6774*Ш1520*В1440мм ...
Особенности · Прочные и стабильные конструкции · Удобная и мягкая на ощупь LED мембра...
Подробная информация о продукте Параметр печатно...

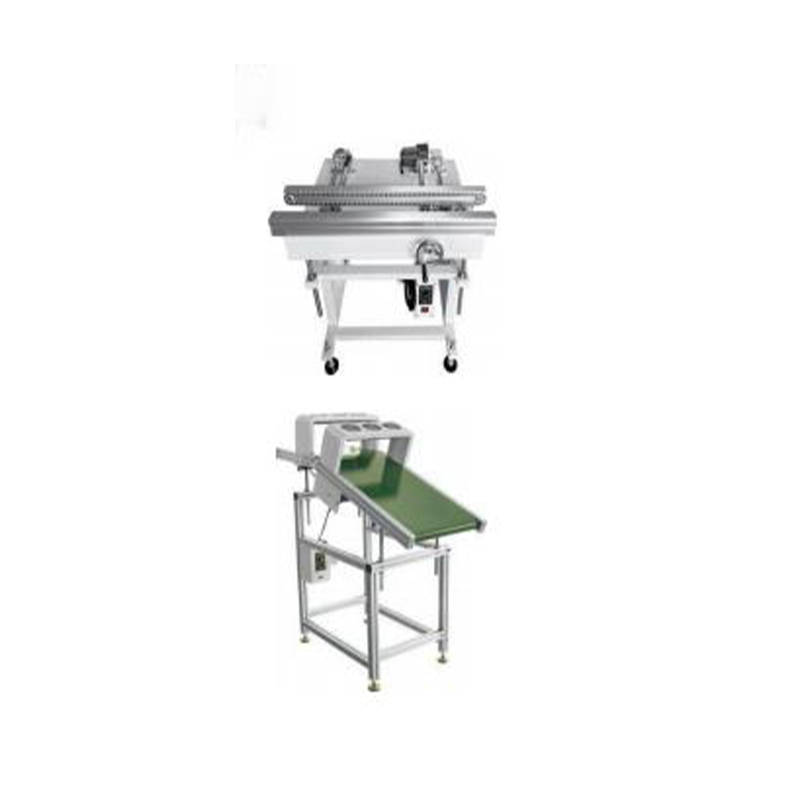

Транслирующий конвейер: 1.Удобный в использовании сенсорный экран с LED-управлением 2...
