Автоматическая машина для подачи плат • Специальная конструкция из алюминиевого сплава для более точного контроля состояния работы поддона. • Устойчивое интегрированное литое подъемное устройство, повышающее стабильность оборудования. • Многофункциональная электрическая схема и программное...
• Специальная конструкция из алюминиевого сплава для более точного контроля состояния работы поддона.
• Устойчивое интегрированное литое подъемное устройство, повышающее стабильность оборудования.
• Многофункциональная электрическая схема и программное обеспечение, обеспечивающие стабильную работу и бесперебойный процесс на производственной линии.
• Поддоны с 4 возможными вариантами выбора шага подачи, можно настроить шаг подачи платы PCB.
• Использование светодиодной трехцветной индикации работы и 7-дюймового цветного интерфейса для управления человеком и машиной.
• Механизм многовекторного позиционирования для захвата и установки, который можно регулировать в зависимости от характеристик PCB.

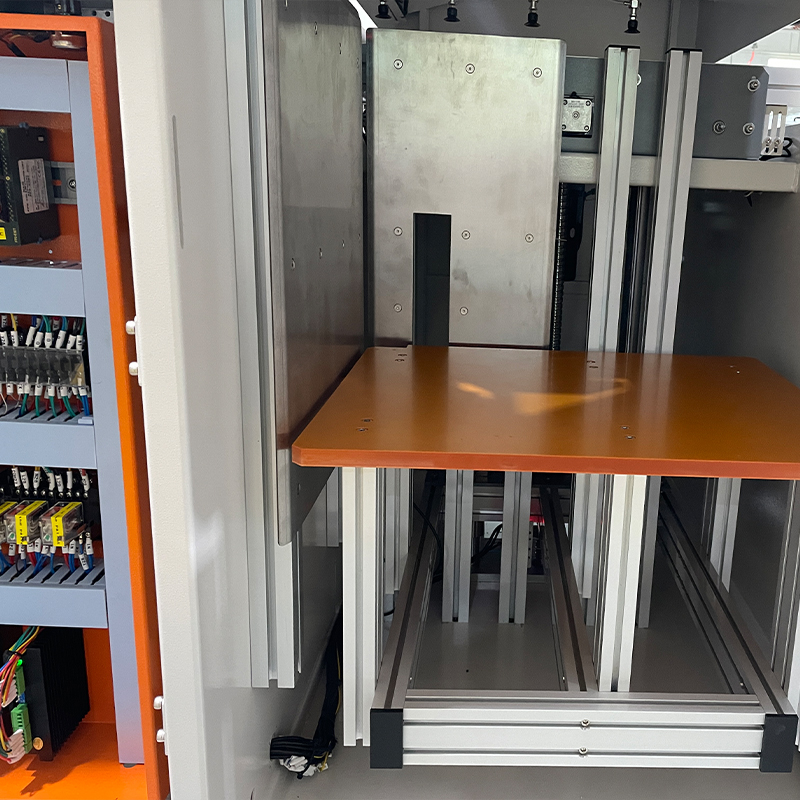

• Система хранения для захвата и подачи плат с функцией подъема.
• Поддоны используют конструкцию из инженерной пластиковой ленты для передачи.
• Регулируемая скорость контроля толкателя.

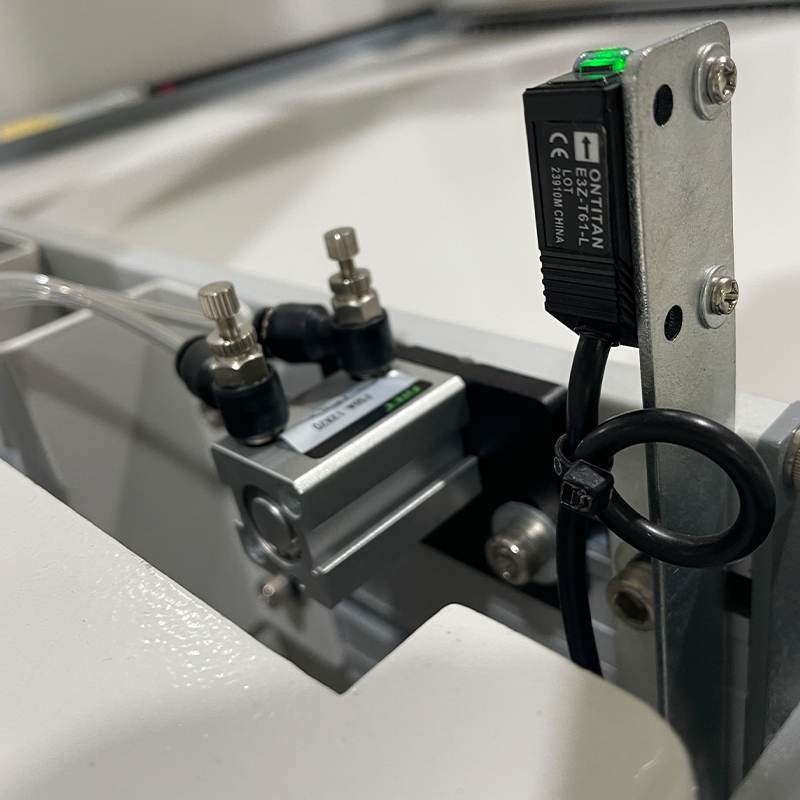

• Трехточечная пневматическая система зажима для точного позиционирования поддона.
• Система защиты толкателя, предотвращающая повреждение PCB, что снижает потери в процессе производства.
• Стандартный интерфейс SMEMA для связи с другими автоматическими устройствами.
| Значение | Описание |
| Машина | Это устройство используется для автоматической загрузки двухсторонних и трансиверных плат на SMT линии. |
| Количество поддонов | Верхний конвейер: 1 поддон, нижний конвейер: 2 поддона |
| Шаг проектирования | 10, 20, 30, 40 мм или по запросу |
| Максимальная вместимость платы | 400 плат (0,6 мм толщины) |
| Время подачи платы | Около 12 секунд или по запросу |
| Электропитание | Переменный ток 110 В или 220 В; однофазный |
| Мощность | Максимум 300 ВА |
| Воздушное давление | 4-6 бар, максимум 30 литров в минуту |
| Высота транспортировки | 900±20 мм (или на заказ) |
| Направление транспортировки | Слева направо или справа налево |
| Модель | Габаритные размеры (ДШВ, мм) | Размер платы (мм) | Размер поддона (ДШВ, мм) | Вес (кг) |
| VLM-TN | 1800×865×1250 | 50×80–330×250 | 355×320×563 | 200 |
| VL-L-TN | 2220×945×1250 | 50×80–445×330 | 460×400×563 | 240 |
| VLLL-TN | 2450×1110×1250 | 50×80–530×390 | 535×460×563 | 280 |
| VLAXL-TN | 2450×1250×1250 | 50×80–530×460 | 535×530×563 | 320 |
