Особенности ● Специальная алюминиевая конструкцияпозволяет более четко контролировать состояние работы поддона. ● Устойчивый интегрированный литой подъемный столповышает стабильность оборудования. ● Многофункциональная электрическая цепь и программированиеобеспечивают стабильную работу и бес...
Особенности
● Специальная алюминиевая конструкцияпозволяет более четко контролировать состояние работы поддона.
● Устойчивый интегрированный литой подъемный столповышает стабильность оборудования.
● Многофункциональная электрическая цепь и программированиеобеспечивают стабильную работу и бесперебойное функционирование производственной линии.
● Часть для загрузки поддонапредлагает 4 варианта выбора шага, что позволяет устанавливать шаг подачи PCB.

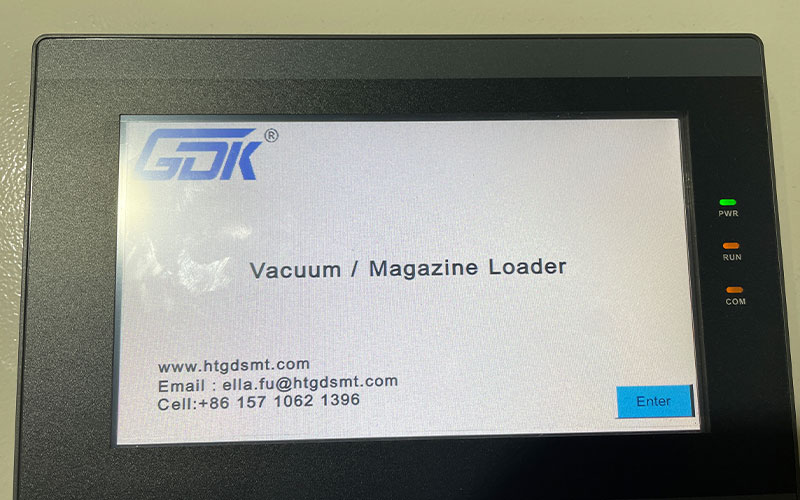

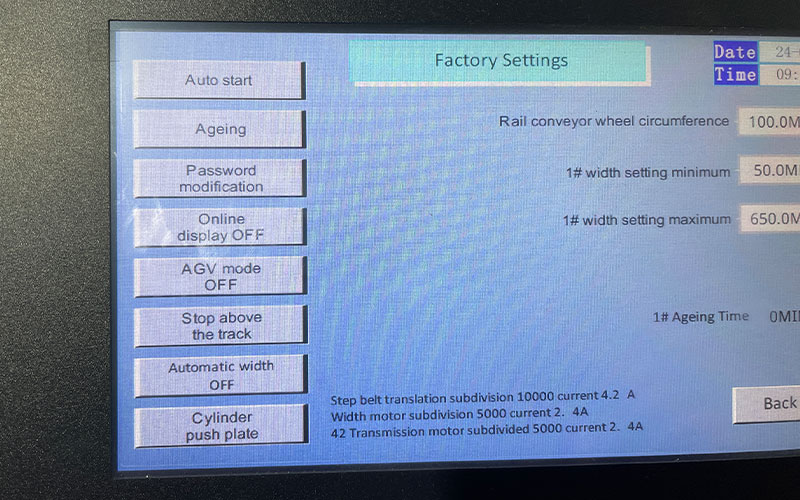

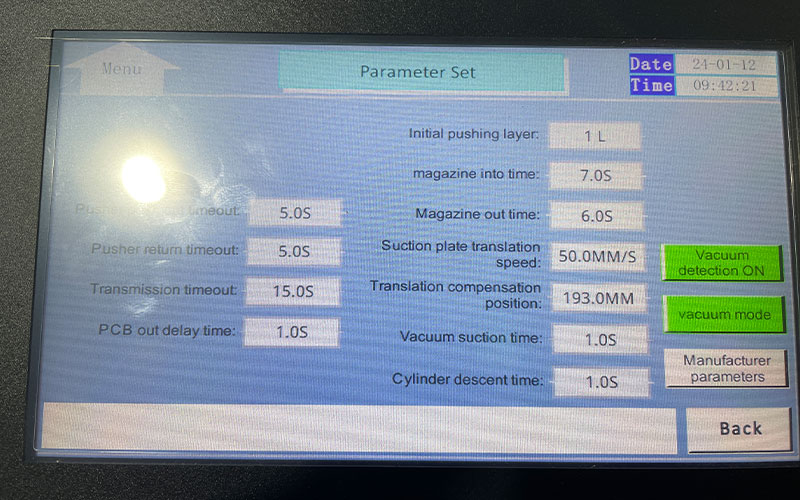

● Система светодиодных индикаторовс тремя цветами и 7-дюймовым цветным интерфейсом для управления.
● Система всасыванияиспользует универсальный механизм позиционирования, позволяющий настраивать положение всасывания в зависимости от характеристик печатной платы.
● Система хранения платы на механизме захватас функцией подъема.
● Поддон оснащен пластиковыми полосами для передачина основе инженерного пластика.
● Регулируемая скорость толкателя.

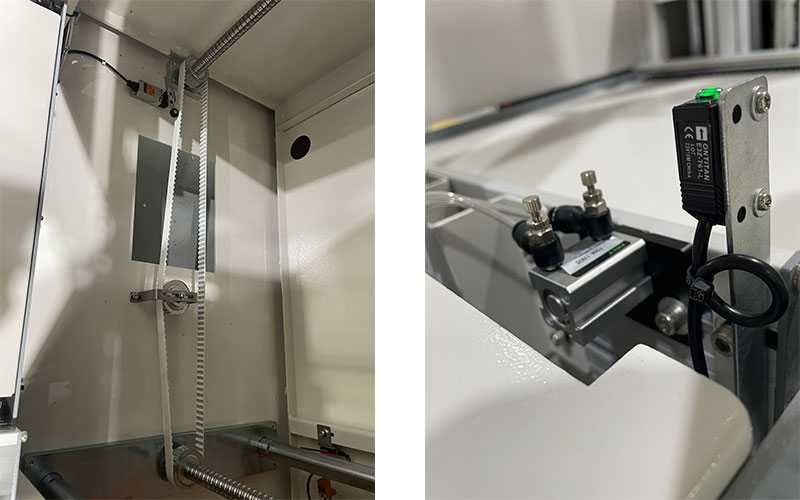

● Трехточечное пневматическое зажиманиедля точного позиционирования поддона.
● Система защиты толкателяпредотвращает повреждение PCB и снижает потери в процессе.
● Стандартный интерфейс SMEMAпозволяет осуществлять коммуникацию с другими автоматизированными устройствами.
| Спецификация | ||||
| Модель | Габаритные размеры (Д×Ш×В, мм) | Размер печатной платы, мм | Размер поддона (Д×Ш×В, мм) | Вес (кг) |
| VLM-TN | 1800'865*1250 | 50*80-330250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445'330 | 460400°563 | 240 |
| VLLL-TN | 2450*1110*1250 | 50*80-530*390 | 535460563 | 80 |
| VLAXL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
| Технические параметры | |
| Описание | Это устройство используется для автоматической загрузки печатных плат с обеих сторон и трансиверов. |
| Количество поддонов | Верхний конвейер: 1 поддон, нижний конвейер: 2 поддона. |
| Выбор шага | 10, 20, 30, 40мм или по спецификации пользователя. |
| Максимальная емкость PCB | 400 штук (печать толщиной 0,6 мм). |
| Время подачи PCB | Около 12 секунд или по спецификации пользователя. |
| Электропитание | 110 вольт или 220 вольт; однофазный AC 110V/220V. |
| Мощность | Максимум 300 вольт-ампер. |
| Давление и расход воздуха | 4-6 бар, максимальный расход 30 литров в минуту. |
| Высота транспортировки | 900 ± 20 миллиметров (или по спецификации клиента). |
| Направление транспортировки | Слева направо или справа налево. |
